衍射光栅器件，是在光学表面刻蚀指定的条纹，光线穿过时会产生衍射效应从而达到控制光束位置的作用。

这种期间在光路中使用的非常普遍。

本例讲述衍射光栅的使用，以及如何使用多重结构查看和优化不同级次的光束位置。

建立初始结构

输入入瞳直径

定义衍射光栅面型

透镜数据管理器的面型数据

衍射光栅面的参数

L3D 初始结构

给定一个0.5的光栅常数

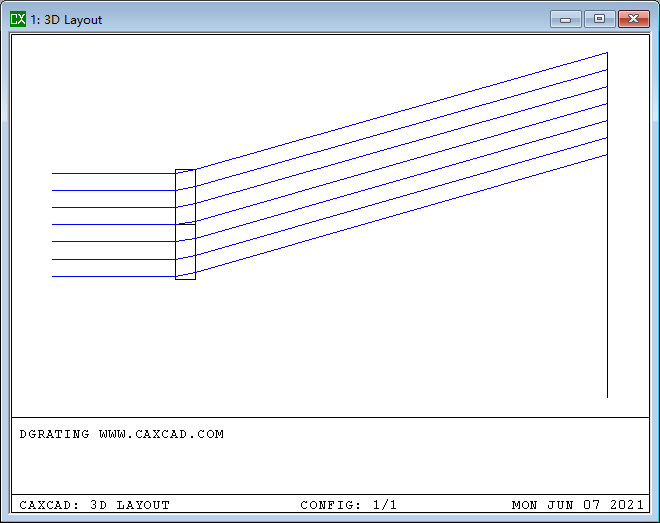

L3D 中查看第一阶的光束效果

多重结构

在多重结构中建立三个建构，并且调用光栅常数参数

更改多重结构数据，设定3个级别，如下所示

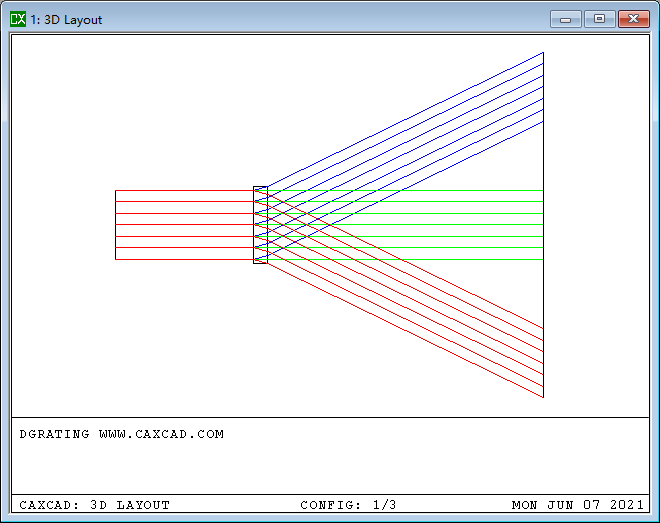

在L3D中以不同颜色显示所有结构

使用CAXCAD 的Automatic Design 工具构建评价函数的结构信息

使用CAXCAD 的Automatic Design 工具构建评价函数的光束控制 MF-REAY Real ray y-coordinate

构建好的评价函数

因为是对称结构，因此我们只设定第三阶次的目标

将光栅常数作为变量

 光栅常数优化

使用CAXCAD 的优化工具进行自动优化，我们用了大约0.016秒的优化时间

优化后查看L3D 的光束外观

优化后的光栅创术为0.79342 lines/um

优化后的评价函数完美符合目标

总结

本例为大家展示了衍射光栅在CAXCAD 的使用和优化

衍射光栅中最重要参数就是光栅常数

通过CAXCAD 的多重结构来设定不同阶次的衍射光束

利用优化工具，可以优化不同阶次的光束目标，本例展示了光束位置的控制。
