牛顿望远镜是利用抛物面反射镜进行设计的经典实例。
这个例子中的重点仍然是反射镜和坐标断点的使用。
与前面的例子相比,这个例子引入了两个反射镜和两组坐标断点,对用户来说这个练习就更加重要。

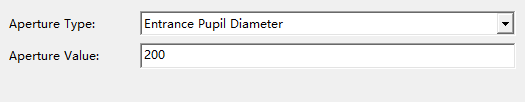

定义入瞳直径
定义1M的距离
L3D 显示
定义反射镜
定义反射面的曲率半径
查看几何光斑
定义抛物面
光斑为理想的点
检查MTF

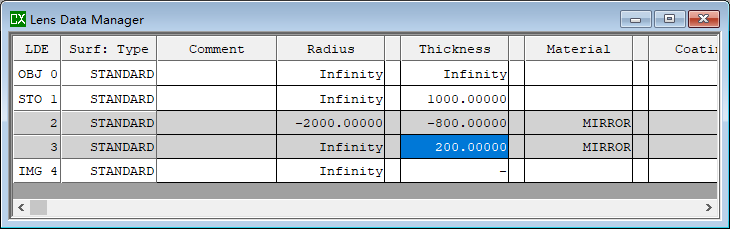

定义第二反射镜
反射空间折射率将会负值
在这个距离上,我们希望将光束反射出来
定义反射镜
光线发生反射
加入坐标断点面
定义旋转角度
后面的面,包括像面都被旋转
第二坐标断点跟随后,光束正常
定义遮光
我们还可以在CAXCAD 定义遮光
定义孔径遮光
光束被遮住的情况
三维旋转查看
